Цифровая лаборатория по экологии - Цифровые лаборатории PROLog© (Модульная система экспериментов PROLog©) - Цифровые решения

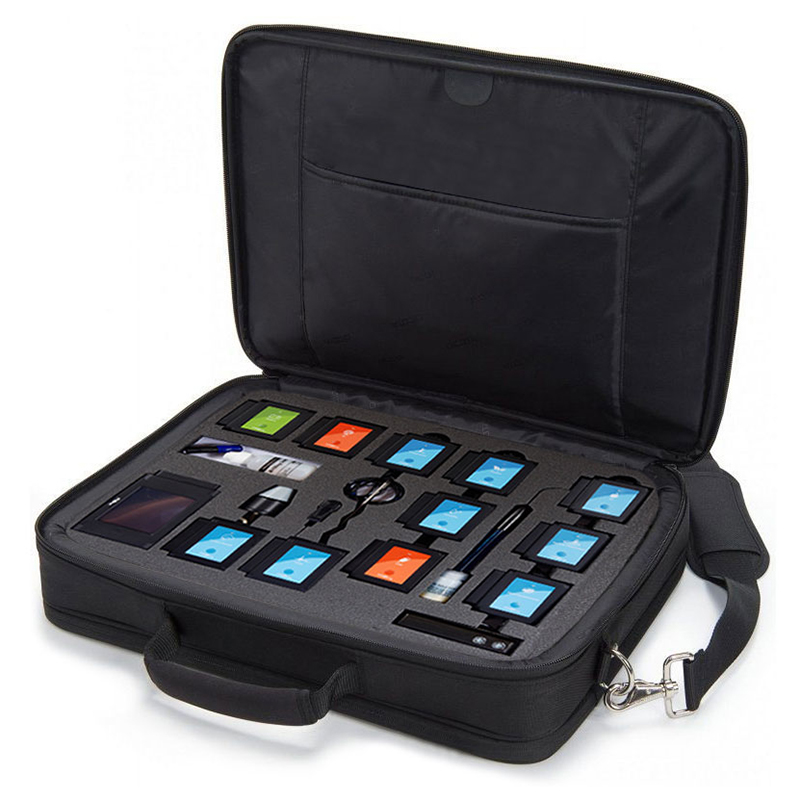

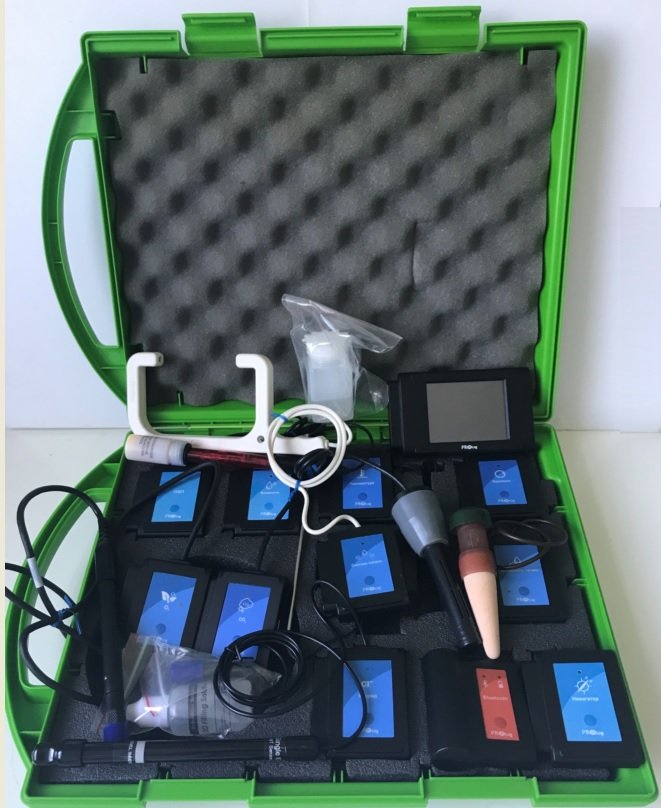

Состав комплекта:

- ЦИМ «Концентрация нитрат-ионов»
- ЦИМ «Концентрация ионов хлора»
- ЦИМ рН от 0 до 14 pH
- ЦИМ «Влажность» с диапазоном измерения 0…100%
- ЦИМ «Освещенность» 0 до 150000 лк
- ЦИМ «Температура» от -40 до +140С – 2 шт.
- ЦИМ «Электрическая проводимость» от 0 до 20 000 мкСм/см
- Модуль сопряжения (USB)
- Модуль беспроводной связи – 2 шт.
- Модуль питания

Отдельные датчики:

- ЦИМ «Звук» (для измерения уровня звукового давления и исследования звуковых волн и имеет два режима работы) от 40 до 110 дБ; от 0 до 4095 усл. ед.
- ЦИМ «Влажность почвы» от 0 до 100%
- ЦИМ «Содержание О2» от 0 до 100%
- ЦИМ «Колориметр» светопроницаемость (красный, зеленый, синий и оранжевый)
- ЦИМ «Мутность жидкости (турбидиметр)» от 0 до 200 NTU
- ЦИМ «Содержание СО2» от 350 до 10 000 ppm

1. Требование «Беспроводной мультидатчик…» реализуется посредством беспроводного соединения ЦИМ между собой.
Беспроводная передача данных обеспечивается посредством использования модулей беспроводной связи по собственному протоколу.
При необходимости, модули беспроводной связи могут быть заменены на модуль Bluetooth, позволяющий передавать данные по протоколу Bluetooth с использованием мобильного приложения (скачивается бесплатно).
2. Датчик температуры окружающей среды может быть заменен еще на один ЦИМ «Температура».
3. Цифровая лаборатория может укомплектовываться дополнительно цифровыми измерительными модулями из линейки PROLog.
4. Цифровые измерительные модули могут использоваться, как отдельно друг от друга, так и вместе в любом сочетании, в том числе без использования ПК

Аксессуары:

- Кабель USB соединительный
- Зарядное устройство с кабелем miniUSB – не требуется
- USB Адаптер Bluetooth 4.1 Low Energy – не требуется
- Стержень для закрепления датчиков в штативе
- Краткое руководство по эксплуатации цифровой лаборатории
- Программное обеспечение
- Методические рекомендации не менее 20 работ
- Наличие русскоязычного сайта поддержки, наличие видеороликов.

Характеристика Цифровых измерительных модулей (ЦИМ):

(PL-241) ЦИМ «Концентрация нитрат-ионов»

Характеристики:

1. Диапазоны измерений:

от 0.1 до 14 000 мг/л;
от 0.1 до 14 000 ppm.

2. Разрешение измерений:

0,1 мг/л (от 0,1 до 1 000 мг/л);
98 мг/л (от 1000 до 14 000 мг/л);
0,1 ppm (от 0,1 до 1 000 ppm);
98 ppm (от 1000 до 14 000 ppm);


3. Разрешение аналого-цифрового преобразования: 15 бит.
4. Объём встроенной памяти: 64 kB.
5. Продолжительность проведения эксперимента от 1 с до 31 дня (непрерывно).
6. Максимальная частота выборки данных: 100 ед./с.

(PL-239) ЦИМ «Концентрация ионов хлора»

Характеристики:

1. Диапазоны измерений:

от 1,8 до 35 500 мг/л;
от 1,8 до 35 500 ppm;

2. Разрешение измерений:

0,1 мг/л (от 1,8 до 1 000 мг/л);
250 мг/л (от 1000 до 35 500 мг/л);
0,1 ppm (от 1,8 до 1 000 ppm);
250 ppm (от 1000 до 35 500 мг/л)

3. Разрешение аналого-цифрового преобразования: 15 бит.
4. Объём встроенной памяти: 64 kB.
5. Продолжительность проведения эксперимента от 1 с до 31 дня (непрерывно).
6. Максимальная частота выборки данных: 100 ед./с.

(PL-206) ЦИМ «рН»

Модуль предназначен для измерения статических и динамических значений pH.

Характеристики:

1. Диапазон измерений: от 0 до 14 pH.
2. Разрешение измерений: 0,01 pH.
3. Разрешение аналого-цифрового преобразования: 15 бит.
4. Объём встроенной памяти: 64 kB.
5. Продолжительность проведения эксперимента от 1 с до 31 дня (непрерывно).
6. Максимальная частота выборки данных: 100 ед./с.

(PL-207) ЦИМ «Влажность»

Предназначен для измерения относительной влажности воздуха.

Характеристики:

1. Диапазоны измерений: от 0 до 100%.
2. Разрешение измерений: 0,1%.
3. Погрешность измерений: ±5% RH
4. Разрешение аналого-цифрового преобразования: 16 бит.
5. Объём встроенной памяти: 64 kB.
6. Продолжительность проведения эксперимента от 1 с до 31 дня (непрерывно).
7. Максимальная частота выборки данных: 100 ед./с.

(PL-204) ЦИМ «Освещенность»

Предназначен для измерения уровня освещенности. Благодаря быстрому и медленному режимам измерения (2 режима), датчик может быть использован для измерения длины световой волны искусственного источника света, при подключении к источнику переменного тока, а также естественного освещения.

Характеристики:

1. Диапазоны измерений:

от 0 до 1 000 лк;
от 0 до 6 000 лк;
от 0 до 150 000 лк.

(PL-203) ЦИМ «Температура»

Предназначен для измерения температуры сыпучих, жидких и газообразных сред. Это один из самых универсальных датчиков. Модуль имеет два режима измерений: по Цельсию и по Фаренгейту.

Характеристики:

1. Диапазоны измерений:

от - 40° до + 140°С;
от -40° до 284°F.

2. Разрешение измерений: 0,1°С / 0,2°F.
3. Погрешность измерений: ±1°С / ±2°F.
4. Разрешение аналого-цифрового преобразования: 12 бит.
5. Объём встроенной памяти: 64 kB.
6. Продолжительность проведения эксперимента от 1с до 31 дня (непрерывно).
7. Максимальная частота выборки данных: 100 ед./с.

(PL-215) ЦИМ «Электрическая проводимость» Предназначен для изучения электропроводности электролитов, измерения удельной электропроводимости жидкостей и растворов, количества растворенных в воде солей.

Характеристики:

1. Диапазоны измерений:

от 0 до 20 000 мкСм/см;
от 0 до 18 000 мг/л;
от 0 до 18 000 ppm (частей на миллион).

(USB-200) «Модуль сопряжения (USB)»

Модуль питания позволяет проводить эксперименты без ПК (включается в комплект по желанию заказчика)

Предназначен для подключения цифровых измерительных модулей (ЦИМ) (до 20 модулей одновременно) к персональному компьютеру через порт USB (Не выполняет функцию регистратора данных!). В состав модуля включен USB кабель тип USB A/F - mini USB А/F длинной 1,5 м.

(RF-100) «Модуль беспроводной связи»

Предназначен для беспроводной передачи данных с цифровых измерительных модулей на персональный компьютер или модуль отображения информации.

Характеристики:

1. Частота: 443 Мгц (DSSS - оригинальный протокол PROLog™).
2. Скорость передачи данных: 1 Мбит/сек.
3. Максимальная дальность: 8-10 м в зоне прямой видимости.

(Bat-200 или Bat-202) «Модуль питания»

Предназначен для обеспечения электропитанием цифровых измерительных модулей в автономном режиме работы (без ПК), модуля отображения информации и модулей беспроводной связи.

Характеристики:

1. Емкость литий-ионного(Li-ion) аккумулятора: 750 мА/ч (Bat-200); 2300 мА/ч (Bat-202);
2. Выходное напряжение: 4,7÷5 В.
3. Выходной ток: 0,5 А.
4. Максимальное кол-во подключаемых модулей: 25 шт.

(PL-212) ЦИМ «Звук»

Предназначен для измерения уровня звукового давления и исследования звуковых волн и имеет два режима работы. В медленном режиме он может быть использован для измерения уровня силы звука в децибелах. В быстром режиме он может быть использован для сравнения различных источников звука с одновременным отображением звуковых сигналов.

Характеристики:

1. Диапазоны измерений:

от 40 до 110 дБ;
от 0 до 4 095 усл. ед.

2. Разрешение измерений: 0,1 дБ / 1 усл. ед.
3. Погрешность измерений: ± 2 дБ / 1 усл/ед.
4. Разрешение аналого-цифрового преобразования: 12 бит.

(PL-229) ЦИМ «Влажность почвы»

Модуль работает по принципу тензометра. Влажность почвы измеряется путем расчета изменения давления. С помощью этого модуля можно измерить влажности почвы комнатных растений, влажности почвы в полевых условиях и пр.

Характеристики:

1. Диапазоны измерений:

от -20 до 50 кПa
от 0 до 100%

2. Разрешение измерений:

0.01 кПa;
5%

3. Разрешение аналого-цифрового преобразования: 15 бит.
4. Объём встроенной памяти: 64 kB
5. Продолжительность проведения эксперимента от 1 с до 31 дня (непрерывно).
6. Максимальная частота выборки данных: 100 ед./с.

(PL-205) ЦИМ «Содержание О2»

Предназначен для измерения содержания кислорода в воздухе и нерастворенного кислорода в воде.

Характеристики:

1. Диапазоны измерений:

содержания O2 в воздухе: от 0 до 25%;
нерастворенного O2 в воде: от 0 до 100%;
от 0 до 12,5 мг/л.

2. Разрешение измерений: 0,1% / 0,1% / 0,01 мг/л.
3. Разрешение аналого-цифрового преобразования: 13 бит.
4. Объём встроенной памяти: 64 kB.
5. Продолжительность проведения эксперимента от 1 с до 31 дня (непрерывно).
6. Максимальная частота выборки данных: 100 ед./с.

(PL-219) ЦИМ «Колориметр» (красный, зеленый, синий и оранжевый)

Предназначен для измерения оптической плотности и цветовых уровней компонентов растворов. Модуль имеет два режима измерения: поглощение света и пропускание света. В первом режиме измеряются уровни цветовых компонентов раствора. Второй режим позволяет измерять поглощение раствором каждой цветовой составляющей.

Характеристики:

1. Диапазоны измерений:

светопроницаемость (красный, зеленый, синий и оранжевый)
от 0 до 100% включительно;
уровень поглощения: от 0 до 4 abs;

(PL-231) ЦИМ «Мутность жидкости (турбидиметр)»

Предназначен для измерения величины прозрачности (количества взвешенных частиц и других примесей) растворов.

Характеристики:

1. Диапазоны измерений: от 0 до 200 NTU.
2. Разрешение измерений: 0,2 NTU.
3. Разрешение аналого-цифрового преобразования: 16 бит.
4. Объём встроенной памяти: 64 kB.
5. Продолжительность проведения эксперимента от 1 с до 31 дня (непрерывно).
6. Максимальная частота выборки данных: 100 ед./с.

(PL-220) ЦИМ «Содержание СО2»

Предназначен для измерения уровня углекислого газа в воздухе.

Характеристики:

1. Диапазон измерений: от 350 до 10 000 ppm (количество частей на миллион).
2. Разрешение измерений: 1 ppm.
3. Разрешение аналого-цифрового преобразования: 14 бит.
4. Объём встроенной памяти: 64 kB.
