Цифровая лаборатория по физике (ученическая) - Цифровые лаборатории PROLog© (Модульная система экспериментов PROLog©) - Цифровые решения

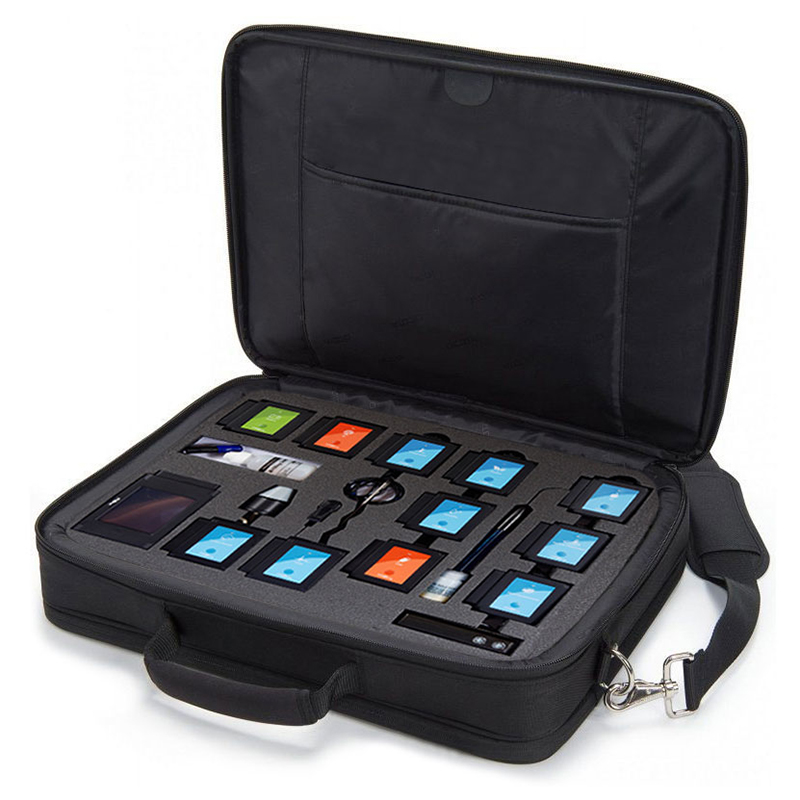

Состав комплекта:

- ЦИМ «Температура» от -40 до +140С
- ЦИМ «Давление газа» от 0 до 700 кПа
- ЦИМ «Магнитное поле» ± 10 мТл;
- ЦИМ «Напряжение» ±20 В;
- ЦИМ «Ток» ±2,5 А
- ЦИМ «Движение» расстояние: от 0,15 до 2,0 м; от 0,2 до 10,0 м; скорость: ± 10 м/с; ускорение: ± 100 м/с2
- Модуль сопряжения (USB)
- Модуль беспроводной связи – 2 шт.
- Модуль питания

Отдельные датчики:

USB осциллограф не менее 2 канала, +/-100В (не входит в состав датчиков, поставляется отдельно)

Аксессуары:

- Кабель USB соединительный
- Зарядное устройство с кабелем miniUSB – не требуется
- USB Адаптер Bluetooth 4.1 Low Energy – не требуется
- Конструктор для проведения экспериментов
- Краткое руководство по эксплуатации цифровой лаборатории
- Программное обеспечение
- Методические рекомендации ( 40 работ)
- Наличие русскоязычного сайта поддержки, наличие видеороликов.

1. Требование «Беспроводной мультидатчик…» реализуется посредством беспроводного соединения ЦИМ между собой.
Беспроводная передача данных обеспечивается посредством использования модулей беспроводной связи по собственному протоколу.
При необходимости, модули беспроводной связи могут быть заменены на модуль Bluetooth, позволяющий передавать данные по протоколу Bluetooth с использованием мобильного приложения (скачивается бесплатно).
2. Цифровая лаборатория может укомплектовываться дополнительно цифровыми измерительными модулями из линейки PROLog.
3. Цифровые измерительные модули могут использоваться, как отдельно друг от друга, так и вместе в любом сочетании, в том числе без использования ПК

Характеристика Цифровых измерительных модулей (ЦИМ):

(PL-203) ЦИМ «Температура»

Предназначен для измерения температуры сыпучих, жидких и газообразных сред. Это один из самых универсальных датчиков. Модуль имеет два режима измерений: по Цельсию и по Фаренгейту.

Характеристики:

1. Диапазоны измерений:

от - 40° до + 140°С;
от -40° до 284°F.

2. Разрешение измерений: 0,1°С / 0,2°F.
3. Погрешность измерений: ±1°С / ±2°F.
4. Разрешение аналого-цифрового преобразования: 12 бит.
5. Объём встроенной памяти: 64 kB.
6. Продолжительность проведения эксперимента от 1с до 31 дня (непрерывно).
7. Максимальная частота выборки данных: 100 ед./с.

(PL-210) ЦИМ «Давление газа»

Предназначен для измерения абсолютного давления газов и применяться для проведения экспериментов с газами и парами жидкостей.

Характеристики:

1. Диапазоны измерений:

от 0 до 7 атм;
от 1 до 100 psi (фунт-сила на квадратный дюйм);
от 0 до 700 кПа;
от 0 до 7 бар.

2. Разрешение измерений:

0,01 атм;
0,1 psi (фунт-сила на квадратный дюйм);
0,1 кПа;
0,01 бар.

3. Точность измерений: ±1% при температуре от 20 до 30 °C.
4. Разрешение аналого-цифрового преобразования: 16 бит.
5. Объём встроенной памяти: 64 kB.
6. Продолжительность проведения эксперимента от 1 с до 31 дня.
7. Максимальная частота выборки данных: 100 ед./с.

(PL-214) ЦИМ «Магнитное поле»

Предназначен для измерения магнитного поля. Чувствительным элементом модуля является полупроводниковый элемент Холла, что позволяет измерять очень низкий уровень магнитных полей, таких как магнитное поле Земли. Модуль помогает измерить магнитное поле прямого тока, изучить явление электромагнитной индукции, магнитное поле постоянных магнитов.

Характеристики:

1. Диапазоны измерений: ± 10 мТл.
2. Разрешение измерений: 0,001 мТл.
3. Разрешение аналого-цифрового преобразования: 16 бит.
4. Объём встроенной памяти: 64 kB.
5. Продолжительность проведения эксперимента от 50 мс до 31 дня (непрерывно).
6. Максимальная частота выборки данных: 3 000 ед./с.

(PL-201) ЦИМ «Напряжение»

Предназначен для измерения напряжения в цепях постоянного и переменного тока. Может использоваться для измерения электродных потенциалов, исследования заряда и разряд конденсаторов, исследования основных законов электричества в цепях с низким напряжением.

Характеристики:

1. Диапазоны измерений: ±20 В.
2. Разрешение измерений: 0,01 В.
3. Погрешность измерений: 1%.
4. Разрешение аналого-цифрового преобразования: 15 бит.
5. Объём встроенной памяти: 64 kB.
6. Продолжительность проведения эксперимента от 50мс до 31 дня (непрерывно).
7. Максимальная частота выборки данных: 100 000 ед./с

(PL-202) ЦИМ «Ток»

Предназначен для измерения силы тока в цепях постоянного и переменного тока. Может использоваться для измерения силы тока в электрических схемах параллельного и последовательного соединения проводников, исследования зависимости силы тока от напряжения, измерение сопротивления проводников и т.д.

Характеристики:

1. Диапазоны измерений: ±2500 мА
2. Разрешение измерений: 1мА
3. Погрешность измерений: 1%.
4. Разрешение аналого-цифрового преобразования: 15 бит.
5. Объём встроенной памяти: 64 kB.
6. Продолжительность проведения эксперимента от 50 мс до 31 дня (непрерывно).
7. Максимальная частота выборки данных: 100 000 ед./с.

(PL-214) ЦИМ «Движение»

Предназначен для прямого измерения параметров движения объекта: расстояния, скорости, ускорения.

Характеристики:

1. Диапазоны измерений:

расстояние: от 0,15 до 2,0 м;
от 0,2 до 10,0 м;
скорость: ± 10 м/с;
ускорение: ± 100 м/с2

2. Разрешение измерений:

расстояние: 0,001 м; 0,001 м
скорость: 0,14 м/с; 0,48 м/с
ускорение: 0,2 м/с2; 2,3 м/с2

3. Размер объекта измерений не менее: 10х10 см.
4. Разрешение аналого-цифрового преобразования: 13 бит.
5. Объём встроенной памяти: 64 kB.
6. Продолжительность проведения эксперимента от 1 с до 31 дня (непрерывно).
7. Максимальная частота выборки данных: 100 ед./с

(USB-200) «Модуль сопряжения (USB)»

Модуль питания позволяет проводить эксперименты без ПК (включается в комплект по желанию заказчика)

Предназначен для подключения цифровых измерительных модулей (ЦИМ) (до 20 модулей одновременно) к персональному компьютеру через порт USB (Не выполняет функцию регистратора данных!). В состав модуля включен USB кабель тип USB A/F - mini USB А/F длинной 1,5 м.

(RF-100) «Модуль беспроводной связи»

Предназначен для беспроводной передачи данных с цифровых измерительных модулей на персональный компьютер или модуль отображения информации.

Характеристики:

1. Частота: 443 Мгц (DSSS - оригинальный протокол PROLog™).
2. Скорость передачи данных: 1 Мбит/сек.
3. Максимальная дальность: 8-10 м в зоне прямой видимости.

(Bat-200 или Bat-202) «Модуль питания»

Предназначен для обеспечения электропитанием цифровых измерительных модулей в автономном режиме работы (без ПК), модуля отображения информации и модулей беспроводной связи.

Характеристики:

1. Емкость литий-ионного(Li-ion) аккумулятора: 750 мА/ч (Bat-200); 2300 мА/ч (Bat-202);
2. Выходное напряжение: 4,7÷5 В.
3. Выходной ток: 0,5 А.
4. Максимальное кол-во подключаемых модулей: 25 шт.
