Лаборатория для изучения электроники
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Лаборатория «Электроника» обеспечивает необходимую основу для подготовки специалистов по техническому обслуживанию, ремонту и проектированию современных электронных систем. Представляет собой функционально-моделирующий обучающий комплекс (ФМОК), состоящий из базового системного модуля управления, в который устанавливаются учебные платы-модули для изучения теоретических основ по различным темам, а также выполнения практических лабораторных работ, необходимых для подготовки специалиста в области электроники, программного обеспечения. По всем изучаемым темам подготовлены учебно-методические пособия для педагога.
Из ТОП-50 наиболее востребованных на рынке труда профессий (Приказ Минтруда России № №831 от 2 ноября 2015 г.), не менее 35 профессий требуют в том или ином объеме знания электроники. Констуктивно-компоновочное решение (35 съемных плат для изучения физических основ и элементной базы электронных устройств) комплекса специально разработано для обеспечения модульного подхода в целях удовлетворения потребностей самых разнообразных учебных программ. Позволяет подготовить специалистов-электронщиков в соответствии со стандартами WorldSkills, в том числе для успешного участия в соревнованиях WorldSkills. Комплекс может работать как с компьютером (подключение через USB-порт), так и без него. Комплекс может также использоваться для изучения электротехники, автотроники, телекоммуникации и др. Комплекс позволяет работать в группах и индивидуально, выполнять проектные работы, задания соревновательного характера.
В состав лаборатории входят:

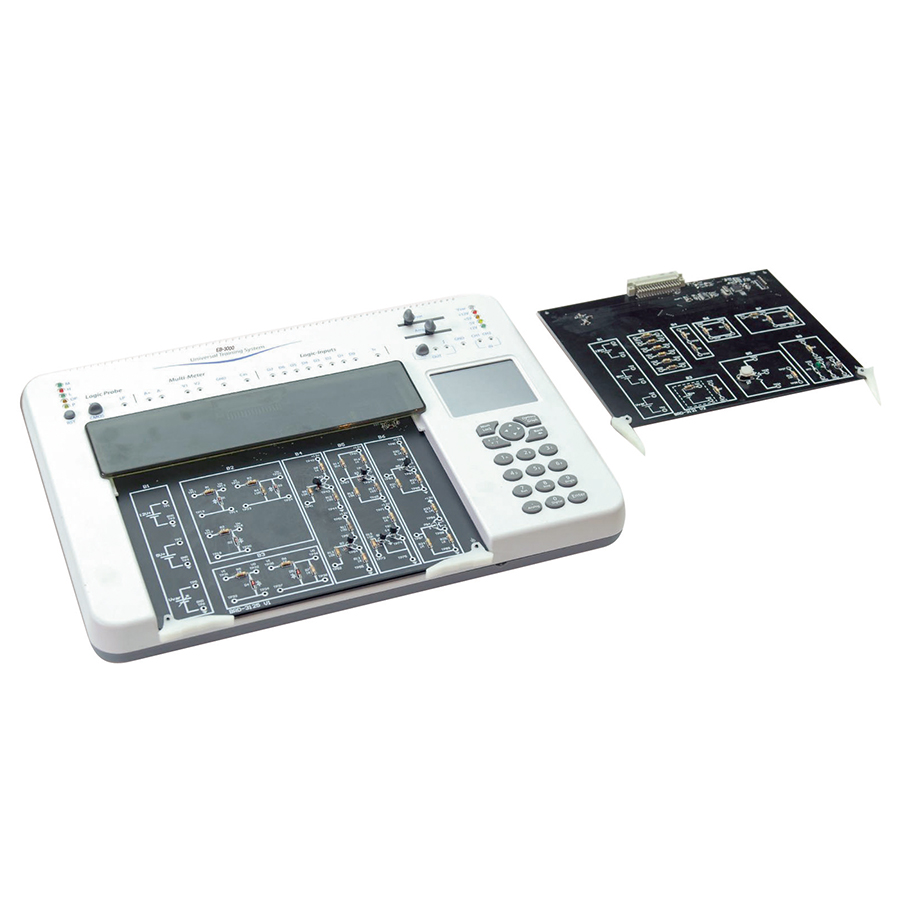

Универсальная рабочая станция EB-3000 - это системный блок, предназначенный для установки (подключения) съемных плат, которые используются при проведении лабораторных работ по различным темам курса электроники.
В состав системы входят: Источник питания на 5 напряжений (+12 В, +5 В, -5 В, -12 В и регулируемое напряжение от -12 В до +12 В), 2 вольтметра, амперметр, цифровой частотомер, логический пробник, логический анализатор, 2-канальный осциллограф, генератор функции (синусоидальные, треугольные и прямоугольные сигналы).
Система оснащена цветным графическим дисплеем размером 3.2" и пультом сенсорного управления для вывода на экран сигналов и результатов измерений.
Сенсорная клавиатура используется для программирования осциллографа и генератора функции, а также для выбора вариантов вывода на экран.
Система обеспечивает кабельное подключение к компьютеру через порт USB.
Система оснащена 10 реле для переключения съемных плат или для введения неисправностей.
Система может работать с компьютером или без него.
Набор съемных плат для изучения теоретических основ электроники и проведения практических работ.
Каждая съемная плата оснащена своим собственным контроллером, предназначенным для автоматического опознания системным блоком, а также для сохранения необходимой конфигурации и для автоматической самодиагностики.
Перечень плат:
Электричество и электрические цепи:

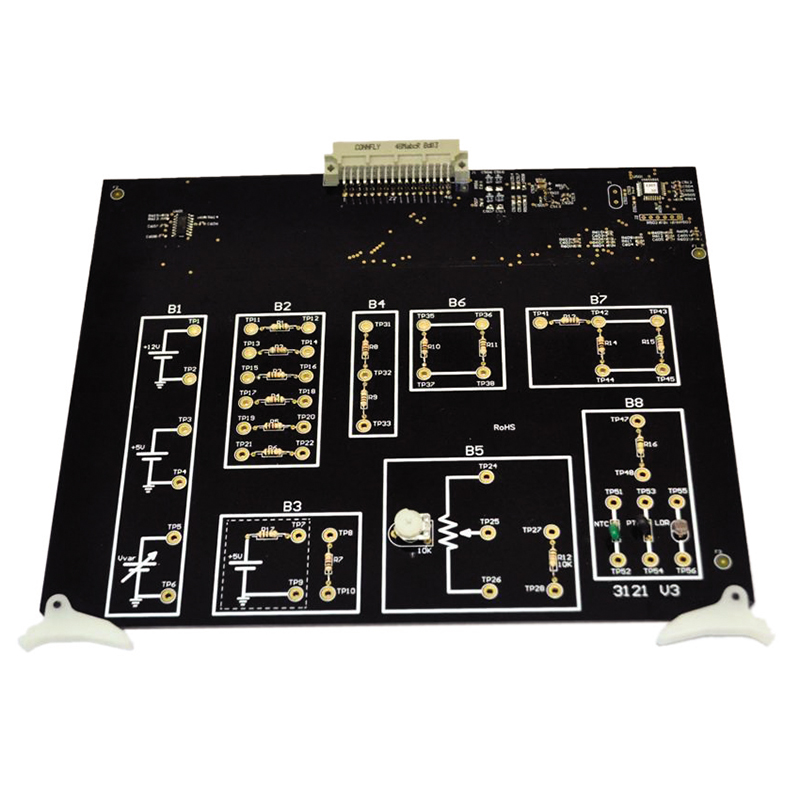

EB-3121 Цепи постоянного тока 1 (Сопротивления и закон Ома; источники напряжения; законы Кирхгофа; регулир.резисторы)

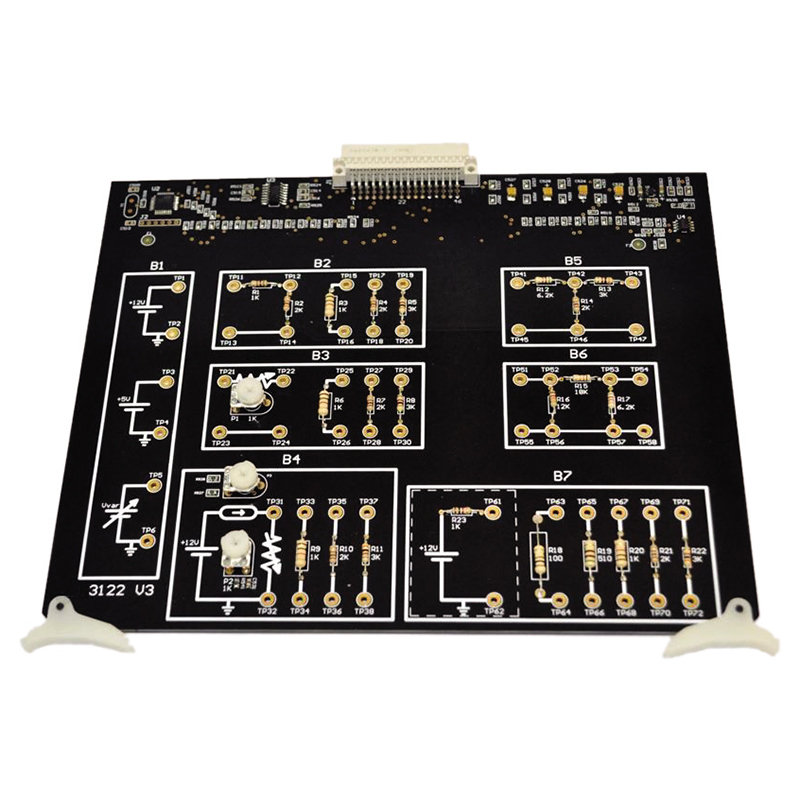

EB-3122 Цепи постоянного тока 2 (Теоремы Тевенина, Нортона, суперпозиция, источники напряжения и передача активной мощности)
EB-3123 Цепи ппеременного тока (Резисторы в цепях переменного тока; RC-цепи; RL-цепи; RLC-цепи)

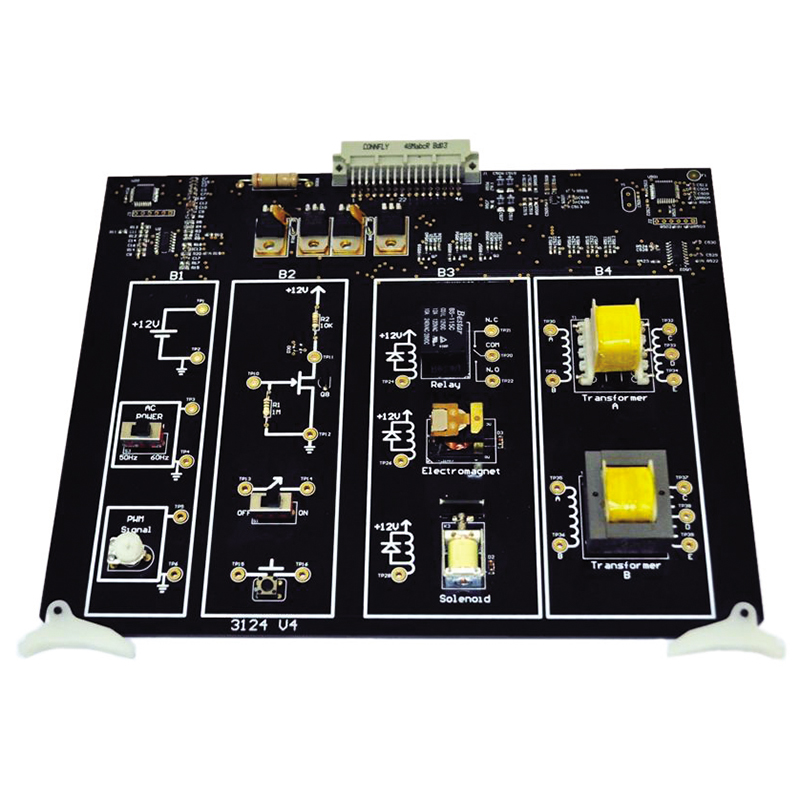

EB-3124 Магнетизм и индукция (основы теории; электромагнитные устройства; трансформатор)
Полупроводниковые приборы:

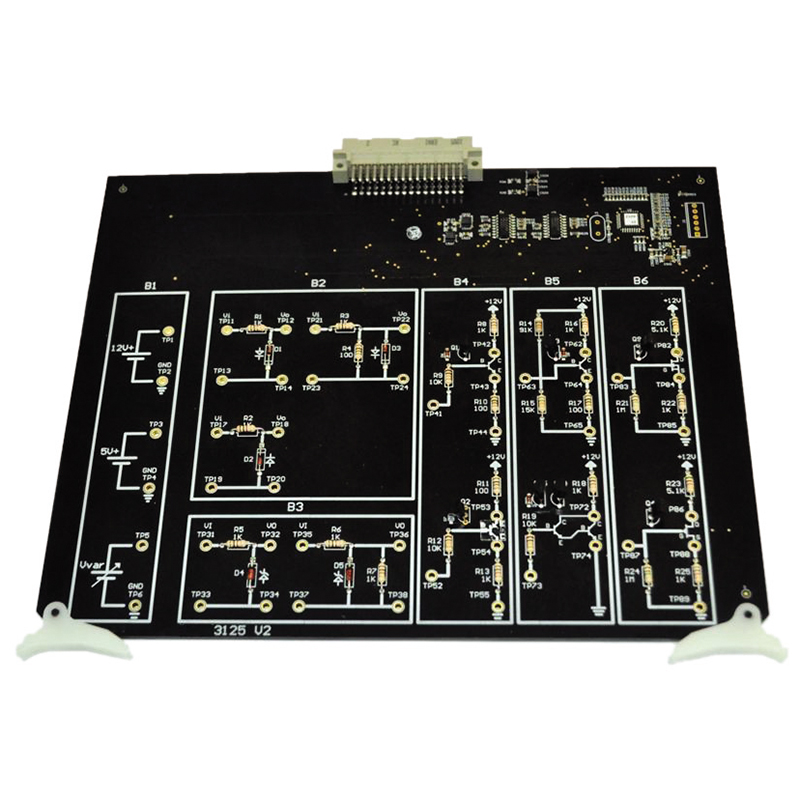

EB-3125 Диоды, стабилитроны и транзисторы (диод, диод Зенера и транзисторы биполярный и полевой)

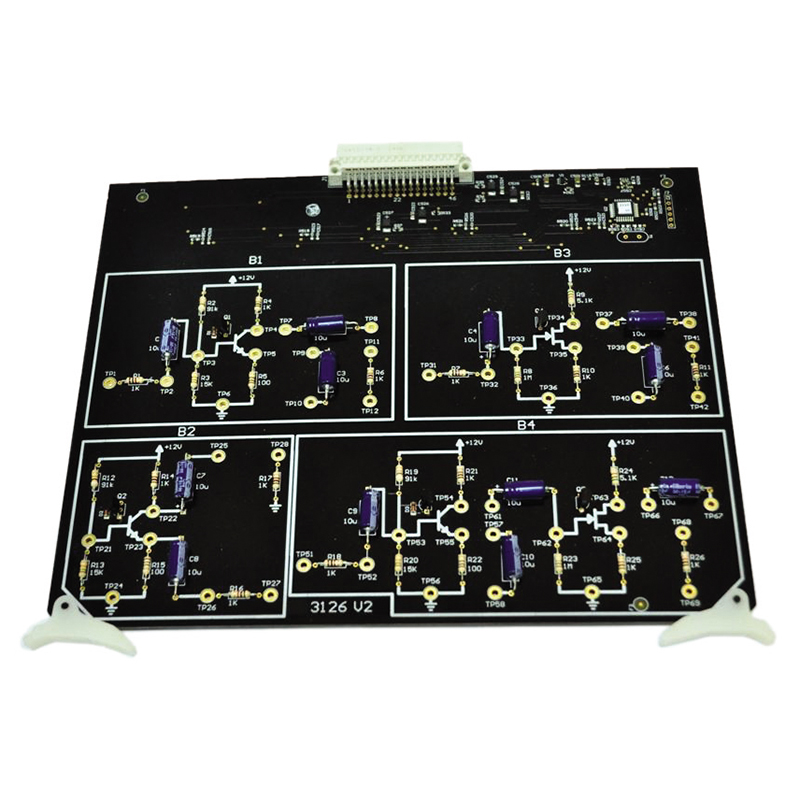

EB-3126 Усилители биполярных и полевых транзисторов (FET)
EB-3127 Промышленные полупроводники (тиристоры SCR и GTO; триак и диак; программируемый двухбазовый диод (PUT)
EB-3128 Оптоэлектронные полупроводники (светоизлучающий диод (LED); фоторезистор; фототриод; фотодиод)
Линейная электроника:
EB-3131 Операционные усилители I (инвертирующий усилитель; неинвертирующий усилитель; суммирующие и дифференциальные усилители
EB-3132 Операционные усилители II (компаратор и триггер Шмитта; дифференциатор и интегратор; активные фильтры)
EB-3135 Усилители мощности (транзисторные усилители мощности; операционный усилитель мощности)
EB-3136 Источники и регуляторы питания (выпрямители напряжения; сглаживание напряжения; регулятор линейного напряжения; понижающий импульсный регулятор)
EB-3137 Гетеродины и резонансные усилители
Цифровая электроника:
EB-3151 Логические элементы и булевая алгебра
EB-3152 Мультиплексоры, декодеры и сумматоры
EB-3153 Последовательные логические схемы, триггеры, регистры, счетчики
EB-3154 Таймер 555, цепи ADC и DAC
EB-3155 Семейства логических элементов
Микропроцессоры, Микроконтроллеры и ПЛИС:
EB-3191 Введение в микропроцессоры и микроконтроллеры

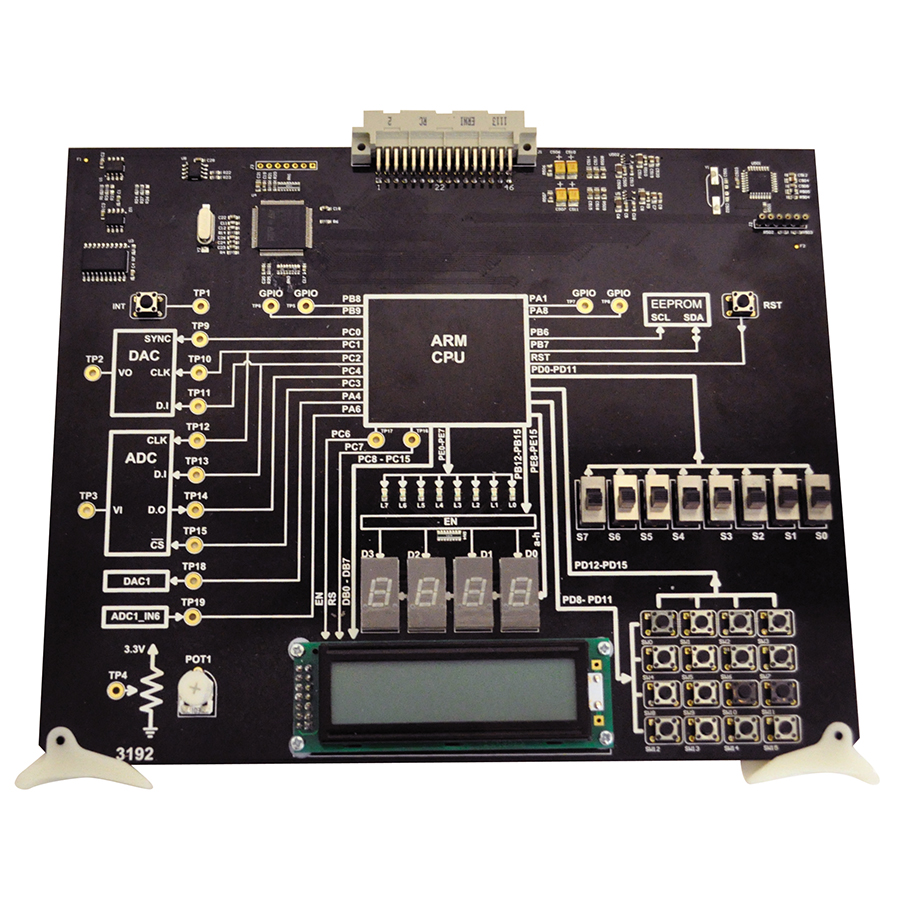

EB-3192 Введение в 32-х битные микропроцессоры и ARM

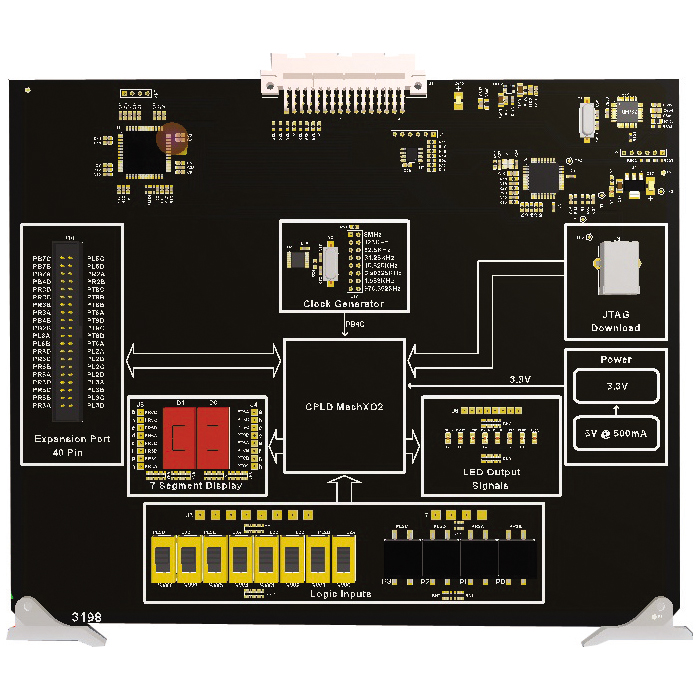

EB-3198 Программируемое логическое устройство
