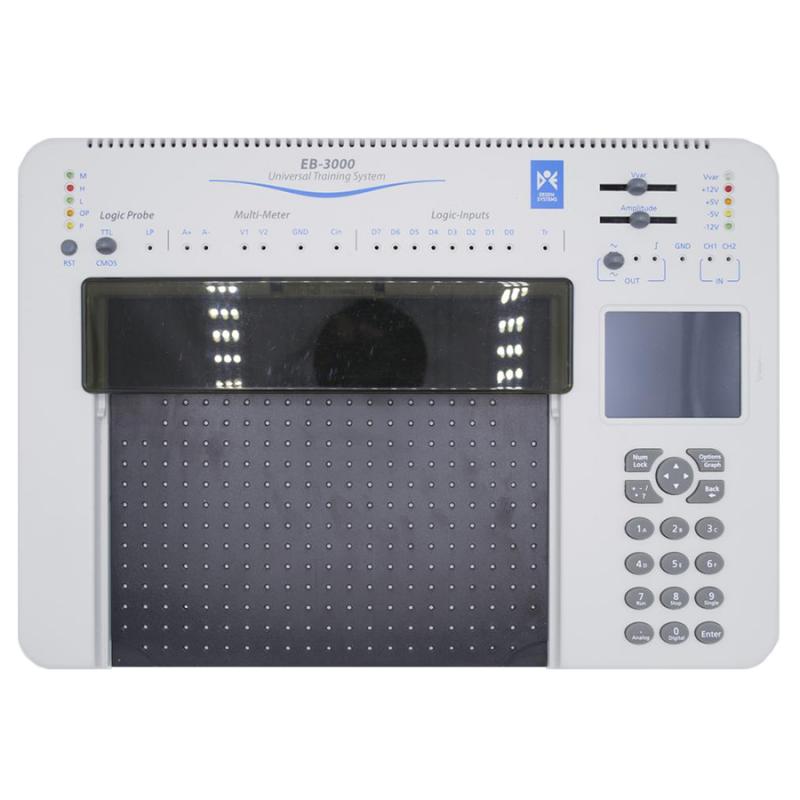

Универсальная рабочая станция EB-3000
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос

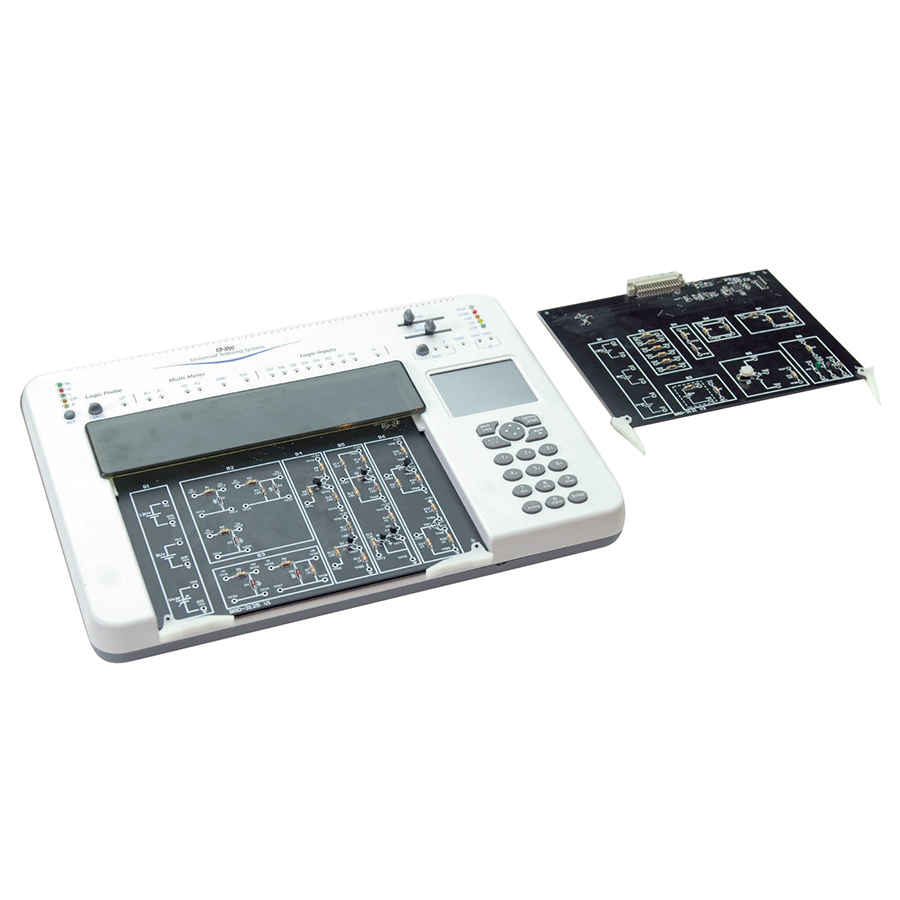

Универсальная рабочая станция EB-3000 (УРС) используется, как базовый модуль, в который вставляются съемные платы. Используется на всех этапах изучения электроники, включающие различные учебные программы по электронике. Каждая съемная плата предназначена для изучения конкретных тем: законы электричества и электрические цепи, полупроводники, аналоговая электроника, цифровая электроника, источники питания и т.д. УРС автоматически распознает съемную плату.
Каждая съемная плата производит автоматическую самодиагностику с помощью своего собственного контроллера. УРС может использоваться как с компьютером, так и без него. Есть функция ввода неисправностей для выполнения практических упражнений по их поиску и устранению.
В EB-3000 встроены измерительные устройства:
- 5-вольтный источник питания (+12 В, +5 В, -5 В, -12 В и регулируемый источник питания);
- генератор функции (синусоидальные, треугольные и прямоугольные сигналы) до 1 МГц;
- двухканальный цифровой осциллограф;
- цифровой частотомер до 1 МГц;
- анализатор логических состояний с 8 цифровыми входами и триггерным входом;
- два вольтметра;
- амперметр;
- щуп-пробник логических уровней TTL-CMOS (высокий, низкий, открытый, импульс, память)
УРС имеет:
- Цветной дисплей для вывода графической информации с диагональю 3.2"
- сенсорную панель для программирования измерительных устройств и опциями отображения;

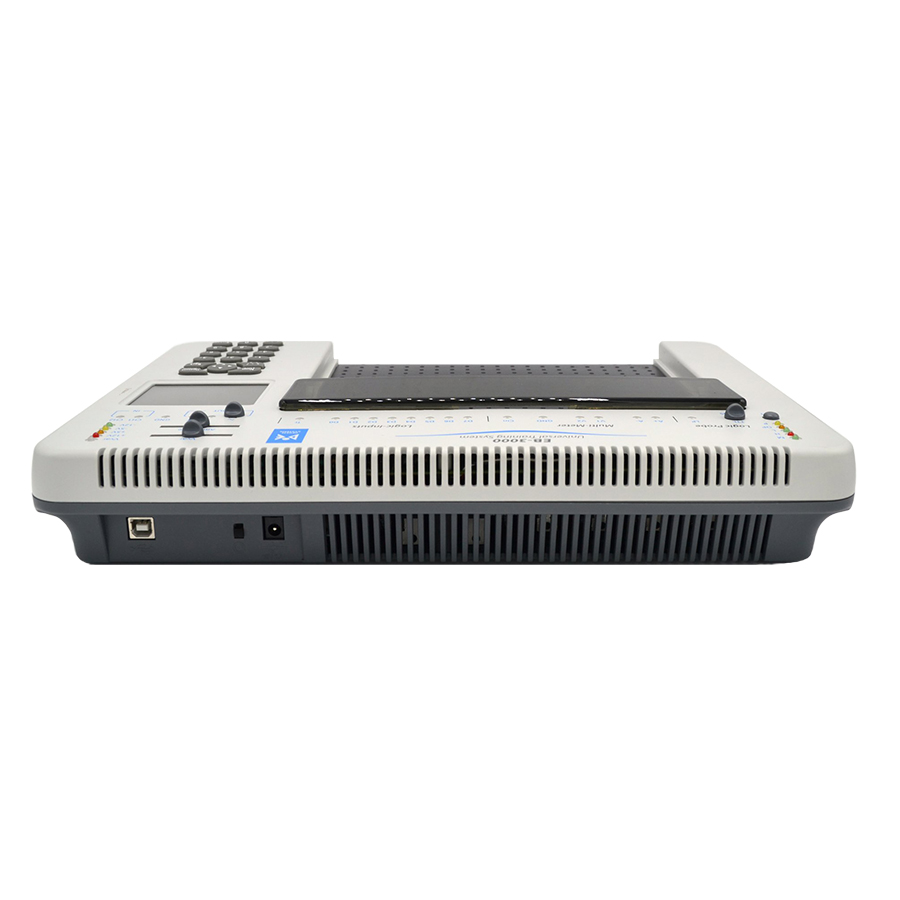

- USB-подключение к компьютеру;
- 16-клавишную клавиатуру для переключения режимов;
- 4-клавишные кнопки навигации;
- десять реле для переключения съемных плат или для введения неисправностей;
- 48-штырьковый разъем с низким сопротивлением для подключения съемных плат.
