Цифровая лаборатория ученическая (физика, химия, биология) - Цифровые лаборатории PROLog© (Модульная система экспериментов PROLog©) - Цифровые решения

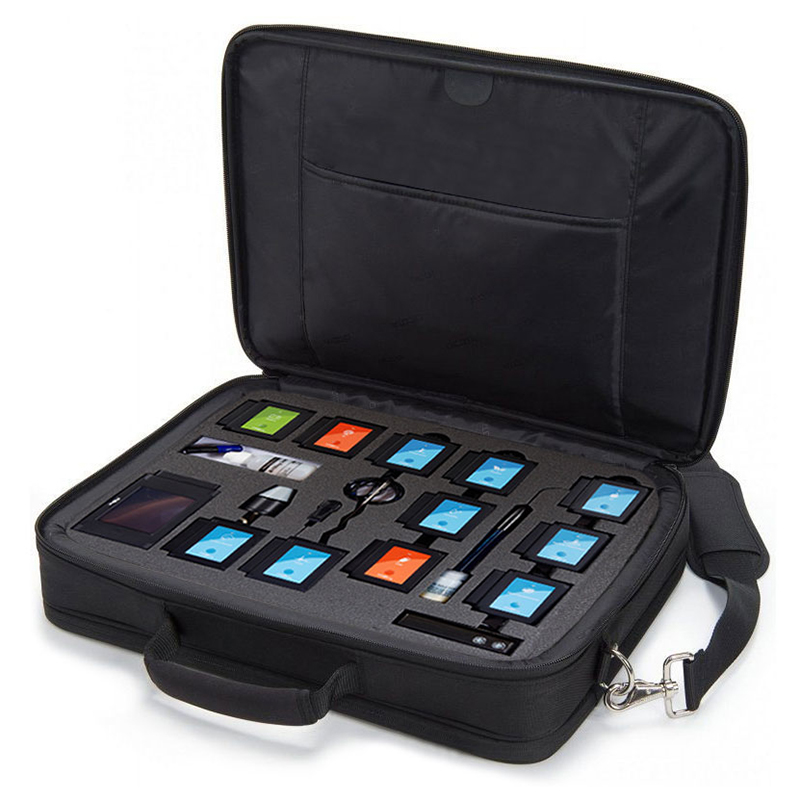

Состав комплекта:

- ЦИМ «Электрическая проводимость»;
- ЦИМ рН
- ЦИМ «Фото рамка»
- ЦИМ «Температура»
- ЦИМ «Давление газа»
- ЦИМ «Напряжение» - 2 шт.
- Модуль сопряжения (USB)
- Модуль питания (опционно)

Характеристика цифровых измерительных модулей:

(PL-215) ЦИМ «Электрическая проводимость» Предназначен для изучения электропроводности электролитов, измерения удельной электропроводимости жидкостей и растворов, количества растворенных в воде солей.

Характеристики:

1. Диапазоны измерений:

от 0 до 20 000 мкСм/см;
от 0 до 18 000 мг/л;
от 0 до 18 000 ppm (частей на миллион).

2. Разрешение измерений:

для диапазона от 0 до 2 000 мкСм/см - 0,1 мкСм/см, свыше 2 000 мкСм/см - 1 мкС/см;
для диапазона от 0 до 1 000 мг/л - 0,1 мг/л, свыше 1 000 мг/л - 1 мг/л;
для диапазона от 0 до 1000 ppm - 0,1 ppm, свыше 1 000 ppm - 1 ppm

3. Разрешение аналого-цифрового преобразования: 17 бит.
4. Объём встроенной памяти: 64 kB.
5. Продолжительность проведения эксперимента от 1 с до 31 дня (непрерывно).
6. Максимальная частота выборки данных: 100 ед./с.

(PL-209) ЦИМ «Фото рамка»

Предназначен для изучения различных видов движения, проведения экспериментов по кинематике, динамике, законов сохранения энергии, механических колебаний.
Модуль измеряет время, скорость или ускорение с помощью одной или двух фото рамок и соответствующих алгоритмов синхронизации, проходящих через них объектов.

Имеет шесть режимов работы:

- Скорость с использованием одной рамки
- Ускорение с использованием одной рамки
- Ускорение с использованием двух рамок
- Скорость и импульс с использованием двух рамок
- Дельта между двумя рамками
- Скорости с хронометражной картой

Характеристики:

1. Разрешение измерений: 100 мкс.
2. Точность измерений: 100 мкс.
3. Разрешение аналого-цифрового преобразования: 16 бит.
4. Максимальная частота выборки данных: 10 000 ед./с.

(PL-203) ЦИМ «Температура»

Предназначен для измерения температуры сыпучих, жидких и газообразных сред. Это один из самых универсальных датчиков. Модуль имеет два режима измерений: по Цельсию и по Фаренгейту.

Характеристики:

1. Диапазоны измерений:

от - 40° до + 140°С;
от -40° до 284°F.

2. Разрешение измерений: 0,1°С / 0,2°F.
3. Погрешность измерений: ±1°С / ±2°F.
4. Разрешение аналого-цифрового преобразования: 12 бит.
5. Объём встроенной памяти: 64 kB.
6. Продолжительность проведения эксперимента от 1с до 31 дня (непрерывно).
7. Максимальная частота выборки данных: 100 ед./с.

(PL-210) ЦИМ «Давление газа»

Предназначен для измерения абсолютного давления газов и применяться для проведения экспериментов с газами и парами жидкостей.

Характеристики:

1. Диапазоны измерений:

от 0 до 7 атм;
от 1 до 100 psi (фунт-сила на квадратный дюйм);
от 0 до 700 кПа;
от 0 до 7 бар.


2. Разрешение измерений:

0,01 атм;
0,1 psi (фунт-сила на квадратный дюйм);
0,1 кПа;
0,01 бар.

3. Точность измерений: ±1% при температуре от 20 до 30 °C.
4. Разрешение аналого-цифрового преобразования: 16 бит.
5. Объём встроенной памяти: 64 kB.
6. Продолжительность проведения эксперимента от 1 с до 31 дня.
7. Максимальная частота выборки данных: 100 ед./с.

(PL-201) ЦИМ «Напряжение»

Предназначен для измерения напряжения в цепях постоянного и переменного тока. Может использоваться для измерения электродных потенциалов, исследования заряда и разряд конденсаторов, исследования основных законов электричества в цепях с низким напряжением.

Характеристики:

1. Диапазоны измерений: ±20 В.
2. Разрешение измерений: 0,01 В.
3. Погрешность измерений: 1%.
4. Разрешение аналого-цифрового преобразования: 15 бит.
5. Объём встроенной памяти: 64 kB.
6. Продолжительность проведения эксперимента от 50мс до 31 дня (непрерывно).
7. Максимальная частота выборки данных: 100 000 ед./с

(USB-200) «Модуль сопряжения (USB)»

Модуль питания позволяет проводить эксперименты без ПК (включается в комплект по желанию заказчика)

Предназначен для подключения цифровых измерительных модулей (ЦИМ) (до 20 модулей одновременно) к персональному компьютеру через порт USB (Не выполняет функцию регистратора данных!). В состав модуля включен USB кабель тип USB A/F - mini USB А/F длинной 1,5 м.

(Bat-200 или Bat-202) «Модуль питания»

Предназначен для обеспечения электропитанием цифровых измерительных модулей в автономном режиме работы (без ПК), модуля отображения информации и модулей беспроводной связи.

Характеристики:

1. Емкость литий-ионного(Li - ion) аккумулятора: 750 мА/ч (Bat-200); 2300 мА/ч (Bat-202);
2. Выходное напряжение: 4,7÷5 В.
3. Выходной ток: 0,5 А.
4. Максимальное кол-во подключаемых модулей: 25 шт.
